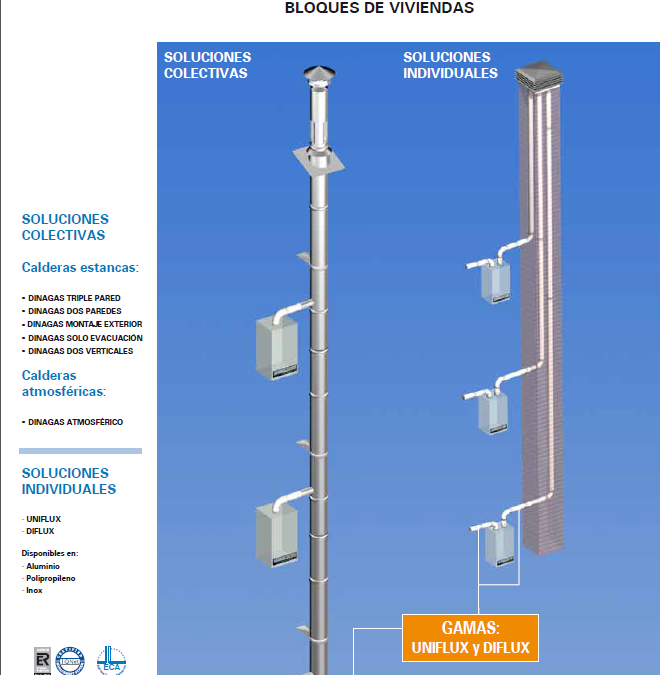

DINAGAS ESTANCA DOS PAREDES: Chimenea colectiva para calderas estancas formada por dos conductos concéntricos.
Por el conducto interior de simple pared se realiza la evacuación a cubierta de los gases de combustión de cada generador y por el conducto concéntrico exterior se realiza la aportación del aire necesario para la combustión, también, a cada generador.
MATERIALES:
- Pared interior: Acero Inox AISI 304 (1.4301) para calderas estándar. Acero Inox AISI 316L (1.4404) para calderas de condensación.
- Pared exterior: Aluminizado (solo para montajes interiores). Acero Inox AISI 304 (1.4301). Acero Inox 316L (1.4404) para ambientes marinos o corrosivos.
DINAGAS ESTANCA TRIPLE PARED: Chimenea colectiva para calderas estancas formada por dos conductos concéntricos. Por el conducto interior de doble pared aislado se realiza la evacuación a cubierta de los gases de combustión de cada generador y por el conducto concéntrico exterior se realiza la aportación del aire necesario para la combustión, también a cada generador.
El aislamiento (lana de roca densidad 100 kg/m3) garantiza un tiro estable y homogéneo en la chimenea, y reduce la formación de condensaciones.
MATERIALES:
- Pared interior: Acero Inox AISI 304 (1.4301) para calderas estándar. Acero Inox AISI 316L (1.4404) para calderas de condensación.
- Pared intermedia: Aluminizado. Acero Inox AISI 304 (1.4301). Acero Inox AISI 316L (1.4404)
- Pared exterior: Aluminizado ( solo para montajes interiores). Acero Inox AISI 304 (1.4301). Acero Inox 316L (1.4404) para ambientes marinos o corrosivos.
DINAGAS ESTANCA MONTAJE EXTERIOR: Chimenea colectiva para calderas estancas de doble pared aislada, que discurre por el exterior de un edificio y permite la evacuación a cubierta de los gases de combustión de calderas estancas. La toma de aire para la combustión de cada caldera se realiza a través de las aberturas incorporadas en cada una de las tes.
MATERIALES:
- Pared interior: Acero Inox AISI 304 (1.4301) para calderas estándar. Acero Inox AISI 316L (1.4404) para calderas de condensación.
- Pared exterior: Aluminizado o Aluzine (solo para montajes interiores). Acero Inox AISI 304 (1.4301). Acero Inox AISI 316L (1.4404) para ambientes marinos o corrosivos.
DINAGAS ESTANCA SOLO EVACUACIÓN: Chimenea colectiva para calderas estancas de doble pared aislada que permite la evacuación hasta cubierta de los gases de combustión de calderas estancas.
La toma de aire para la combustión se realiza por otro conducto independiente de la chimenea.
MATERIALES:
- Pared interior: Acero Inox AISI 304 (1.4301) para calderas estándar. Acero Inox AISI 316L (1.4404) para calderas de condensación.
- Pared exterior: Aluminizado (solo para montajes interiores). Acero Inox AISI 304 (1.4301). Acero Inox AISI 316L (1.4404) para ambientes marinos o corrosivos.
DINAGAS ESTANCA DOS VERTICALES: Chimenea colectiva para calderas estancas compuesta por dos verticales independientes que permiten la salida de gases y la entrada aire de forma colectiva.
DINAGAS ATMOSFÉRICO: Chimenea colectiva para calderas atmosféricas compuesta de:
Conducto Secundario: Permite la evacuación individual de los gases de cada generador al conducto principal, y su longitud equivale a la altura de un piso.
Conducto Principal:
En él confluyen los gases de todos los generadores, permitiendo su evacuación final por cubierta.
MATERIALES:
- Pared Interior: Acero Inox AISI 304 (1.4301) para calderas estándar. Acero Inox AISI 316L(1.4404) para calderas de condensación
- Pared Exterior: Aluminizado (solo para montajes interiores). Acero Inox AISI 304 (1.4301). Acero Inox AISI 316L (1.4404) para ambientes marinos o corrosivos.
- Aislamiento: Lana de roca densidad 100 kg/m³.
